Mit diesem Video zeigen wir Ihnen die Notwendigkeit der Verwendung von crsTools - Local CRS (Projektname "PLTM") auf.

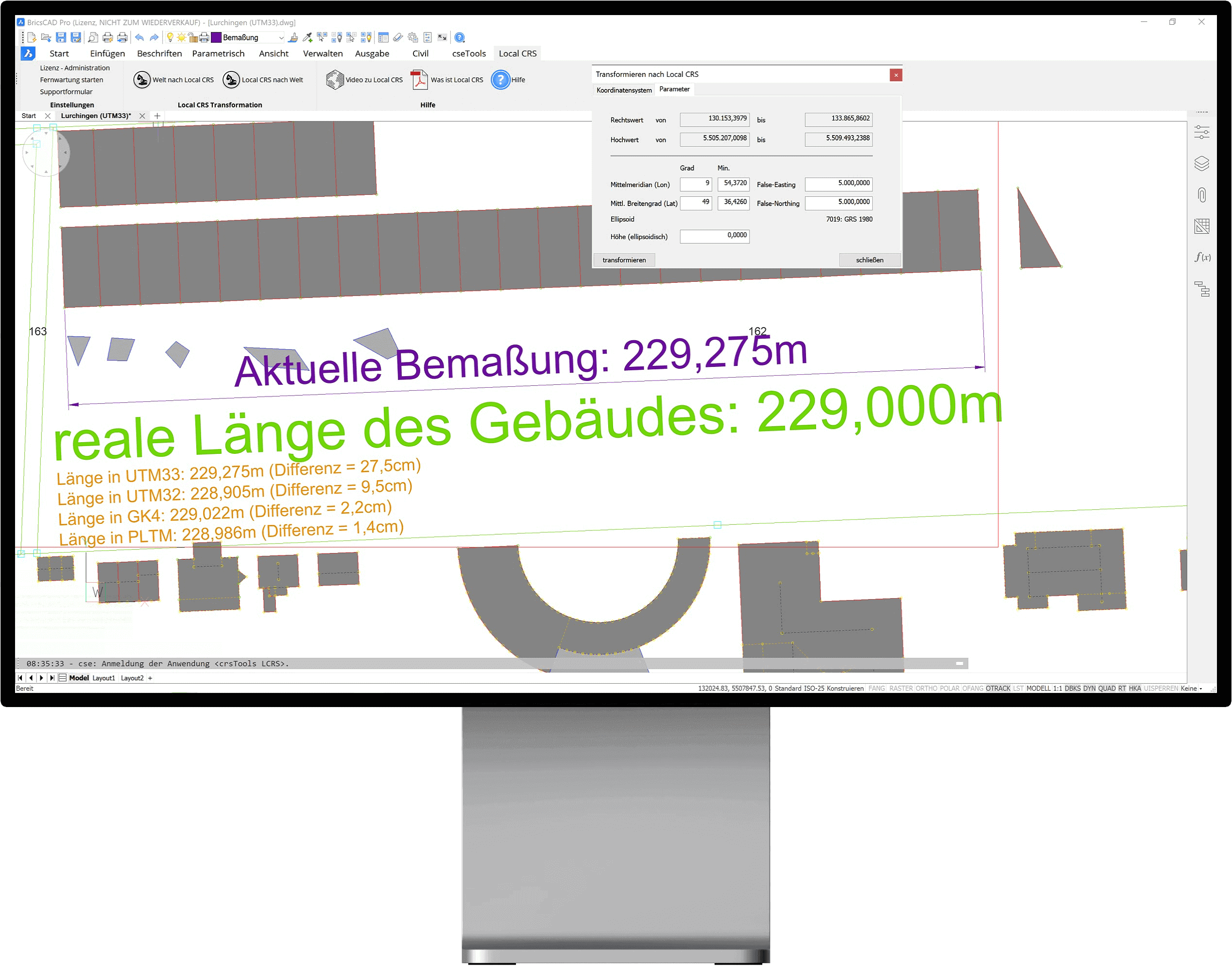

Lernen Sie mehr über die Verzerrungen von Längen- und Flächenmaßen bei Verwendung von UTM oder Gauß-Krüger Koordinaten und wie Sie diese Verzerrungen zwischen Lageplan und Örtlichkeit mit crsTools LCRS quasi eliminieren.

Mit crsTools - Local CRS wird dieses Problem gelöst indem der CAD-Lageplan in ein praktisch verzerrungsfreies, lokales Koordinatensystem transformiert wird.

LCRS ist die Abkürzung für „Local Coordinate Reference System“ (Lokales Koordinatensystem). Es ist also wie die UTM eine „Transversale-Mercator-Projektion“.

Der Unterschied ist, dass die LCRS Projektion variabel ist und immer im verzerrungsfreien Bereich der Projektmitte liegt. Somit ergeben sich also erst bei sehr großen Projektausdehnungen von ca. 25 km Verzerrungen im 2mm/km Bereich. Das ist eine deutlich geringere Abweichung als bei der Arbeit mit UTM-Koordinaten.

In der Anwendung müssen Sie lediglich wissen in welchem Koordinatensystem Ihre aktuelle Plangrundlage vorliegt. Die Transformation selbst geschieht einfach per Knopfdruck.

Genauso können die Daten auch wieder verlustfrei in das ursprüngliche Koordinatensystem zurück transformiert werden.

Bei allen Transformationen wurde eine praktikable Lösung gefunden, um die technischen und CAD-spezifischen Feinheiten zu berücksichtigen. Die CAD-Elemente bleiben als solche erhalten, d.h. Kreise, Ellipsen und Bögen werden nicht in Polygone gewandelt. Assoziative Flächen bleiben assoziativ. Blöcke bleiben erhalten und deren Definition wird nicht verändert.

Downloads

Hier können Sie crsTools - Local CRS herunterladen. Wählen Sie dazu einfach Ihr Basis-CAD aus, für welches Sie crsTools - Local CRS installieren möchten.

Die Installation für AutoCAD beinhaltet auch alle Vertikalprodukte wie Architecture, Civil 3D, MEP, Map 3D usw..

Außerdem benötigen Sie zur Verwaltung der Lizenzen (auch im Fall einer Testlizenz) unseren Lizenzserver den Sie hier herunterladen können.

Beachten Sie bitte, crsTools - Local CRS je Computer nur für ein Basis-CAD zu installieren.

Release 20.24.732 vom 25.11.2024

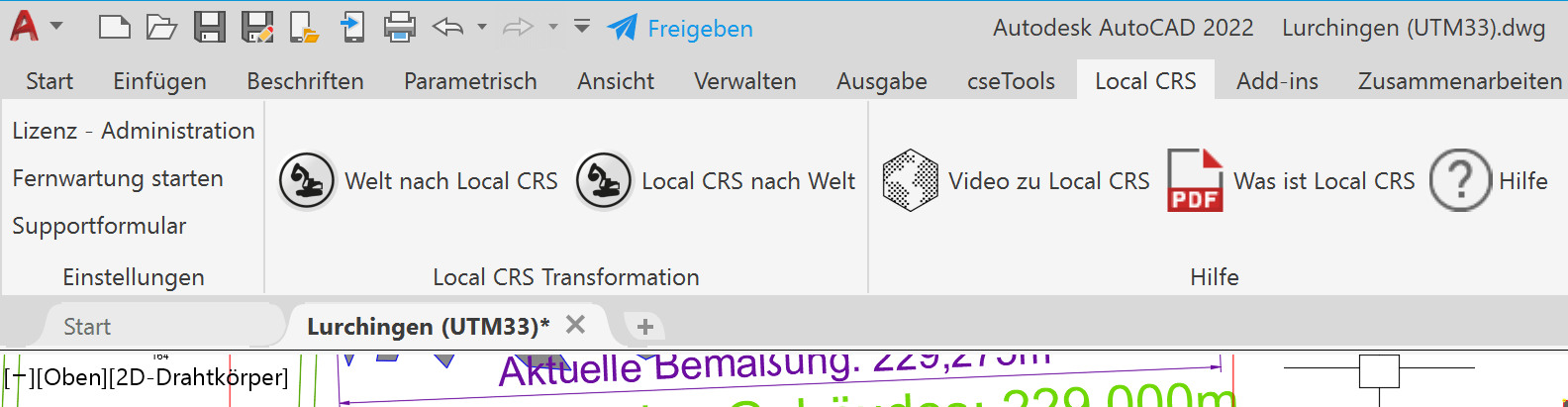

Nach der Installation finden Sie ein neues Menü in Ihrem AutoCAD oder BricsCAD mit den Funktionen zur Transformation der Weltkoordinaten in das Local CRS und zurück.

Außerdem können Sie unter BricsCAD in den Eigenschaften zu der Zeichnung sehen, ob das LCRS-Format derzeit aktiv ist.
